Фланцы

Необходимо герметично смонтировать отдельные части трубопровода или прочно присоединить к нему оборудование? Тогда в качестве крепежного элемента вам нужен фланец, который будет выполнять свои функции одинаково эффективно в контакте с различной рабочей средой: водой, газом, паром, кислотой, щелочью.

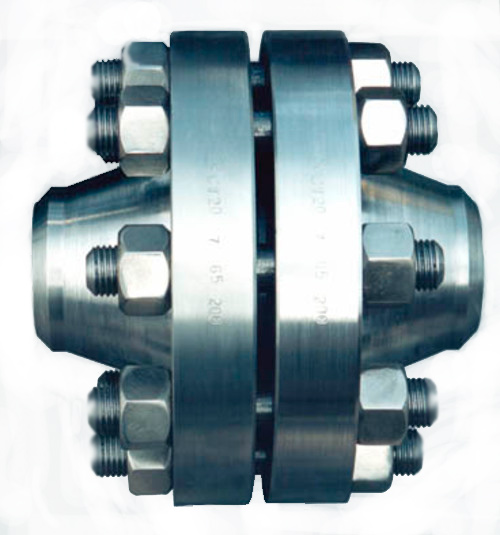

Фланцевое соединение

Фланцевое соединение

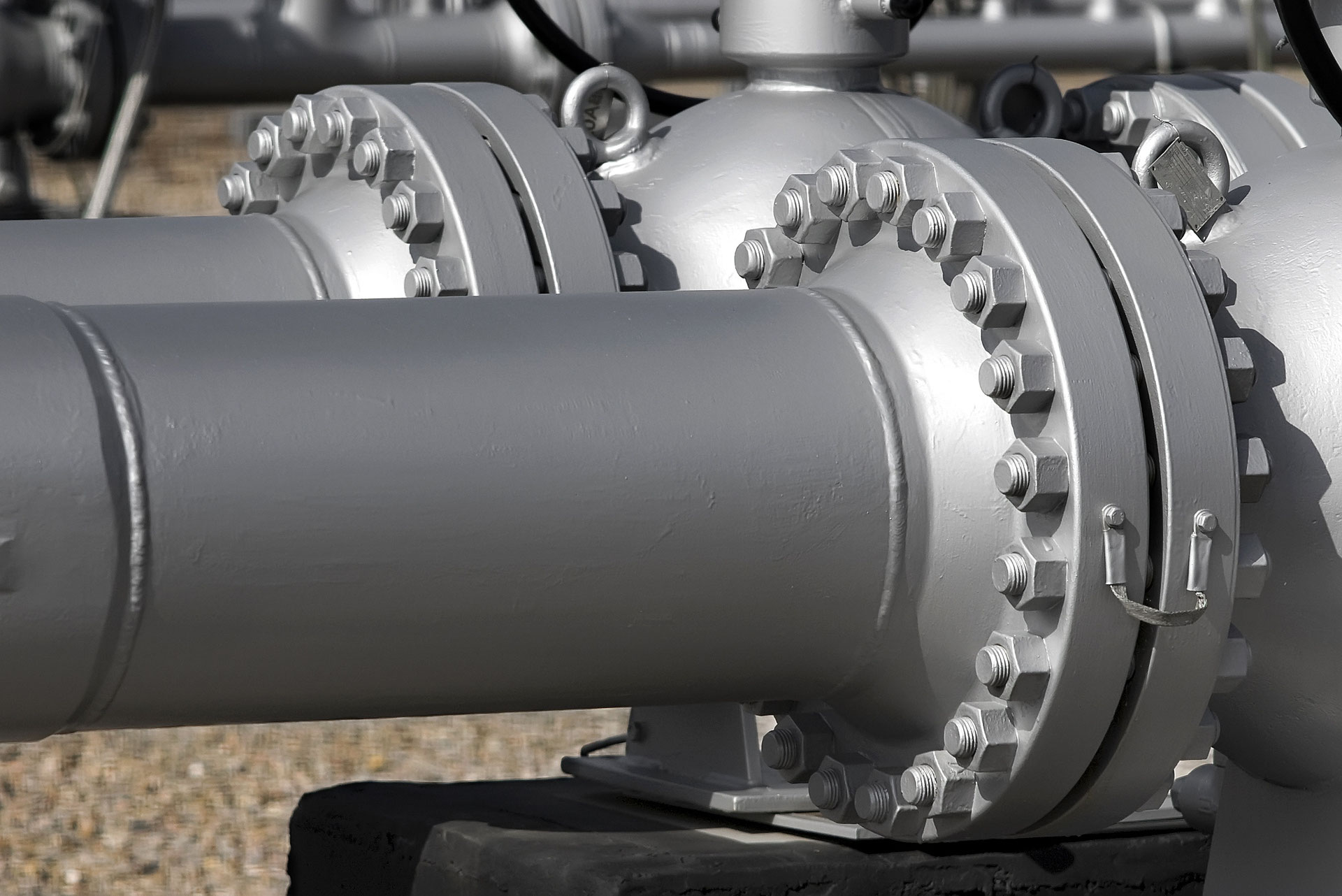

И так для чего нужен фланец? А его назначение в том, чтобы организовать фланцевое соединение. Допустим есть два участка трубы и их можно конечно сварить между собой, но тогда это будет жесткое неразъемное соединение, а для того чтобы организовать быстроразъемное фланцевое соединение и применяют фланцы, которые наваривают на концы труб и стягивают болтами с гайками или шпильками с гайками, как на фото ниже.

Сам фланец представляет из себя плоское кольцо или иногда делают в виде квадрата или прямоугольника с отверстием посередине для вставки конца трубы и несколькими равномерно расположенными ближе к внешнему диаметру отверстиями в которые вставляются болты или шпильки, на них накручиваются гайки и два фланца стягиваются между собой. Для герметизации соединения между фланцами ложится прокладка из специальной резины или другого материала для этих целей, например фторопласта. Кстати от вида прокладок бывают и разные исполнения, правильней будет конечно на разных типах и разные прокладки.

Таким образом можно сказать, что фланцы нужны для организации подключения или присоединения участка трубопровода к различным технологическим аппаратам и устройствам: теплообменникам, емкостям и т.д., для подвода и отвода сред, а так же для стыковки между собой участков трубы.

Различия, виды и типы фланцев

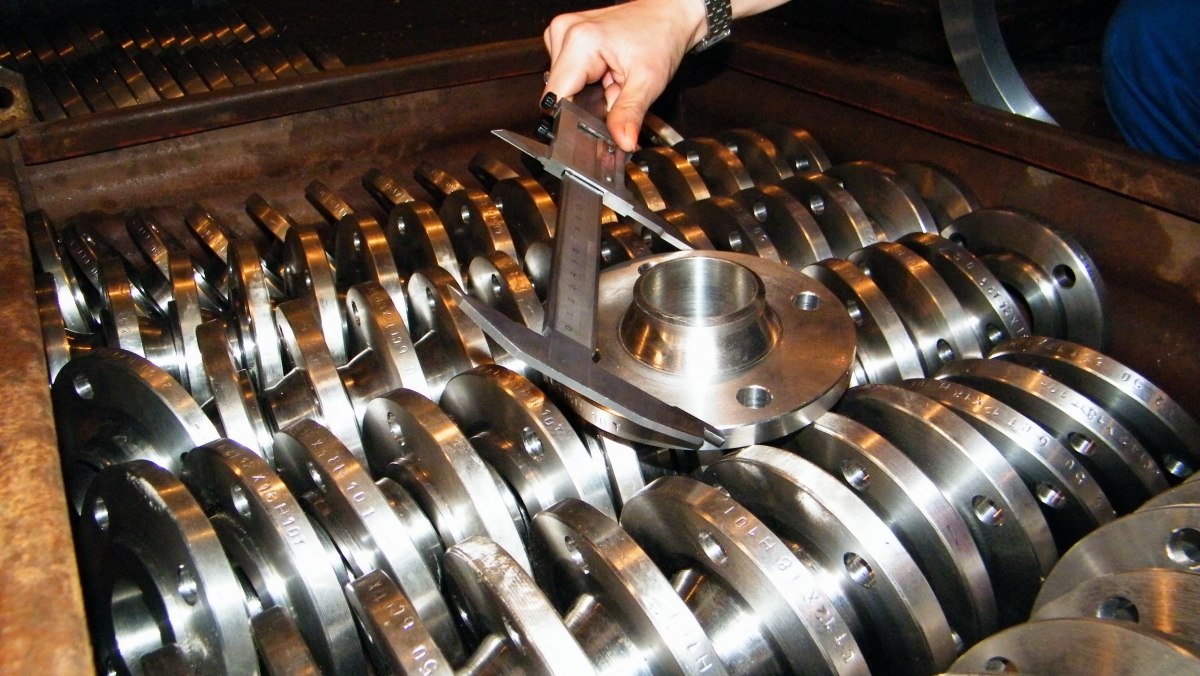

Воротниковые фланцы

Воротниковый фланец представляет собой диск с отверстиями для болтов или шпилек, на котором имеется выступ в форме усеченного конуса. Этот выступ и называется воротником, или шеей, и используется для приварки встык.

Воротниковые фланцы очень часто используются в качестве составных соединительных частей трубопроводов высокого давления, либо используются для подведения трубопроводов к емкостям, или техническим устройствам.

Нестандартные воротниковые фланцы, изготовленные по чертежу заказчика, необходимы, если требуется соединить два трубопровода, построенные по различным стандартам, либо детали трубопроводов имеют отличающиеся стандарты.

Фланец воротниковый изготавливается методом обработки литой кольцевой заготовки из конструкционной углеродистой стали, и конструкционной низколегированной стали для сварных конструкций. - фланцы воротниковые для криогенных температурных режимов, и нержавеющие воротниковые фланцы изготавливаются из коррозионно-стойких сталей 20Х13, 14Х17Н2, 08Х18Н10Т, 12Х18Н10Т, 06ХН28МДТ, 10Х17Н13М2Т, 10Х17Н13М3Т, 10Х11Н23Т3МР

Применение воротниковых фланцев может быть многоразовым и позволяет разрывать соединение без резки самих труб. Воротниковый фланец используется на трубопроводах, где температура рабочей среды составляет от -253°С до +600°С, а условное давление - 0,1 - 20,0 МПа (1 - 200 кгс/см²).

Простые фланцы

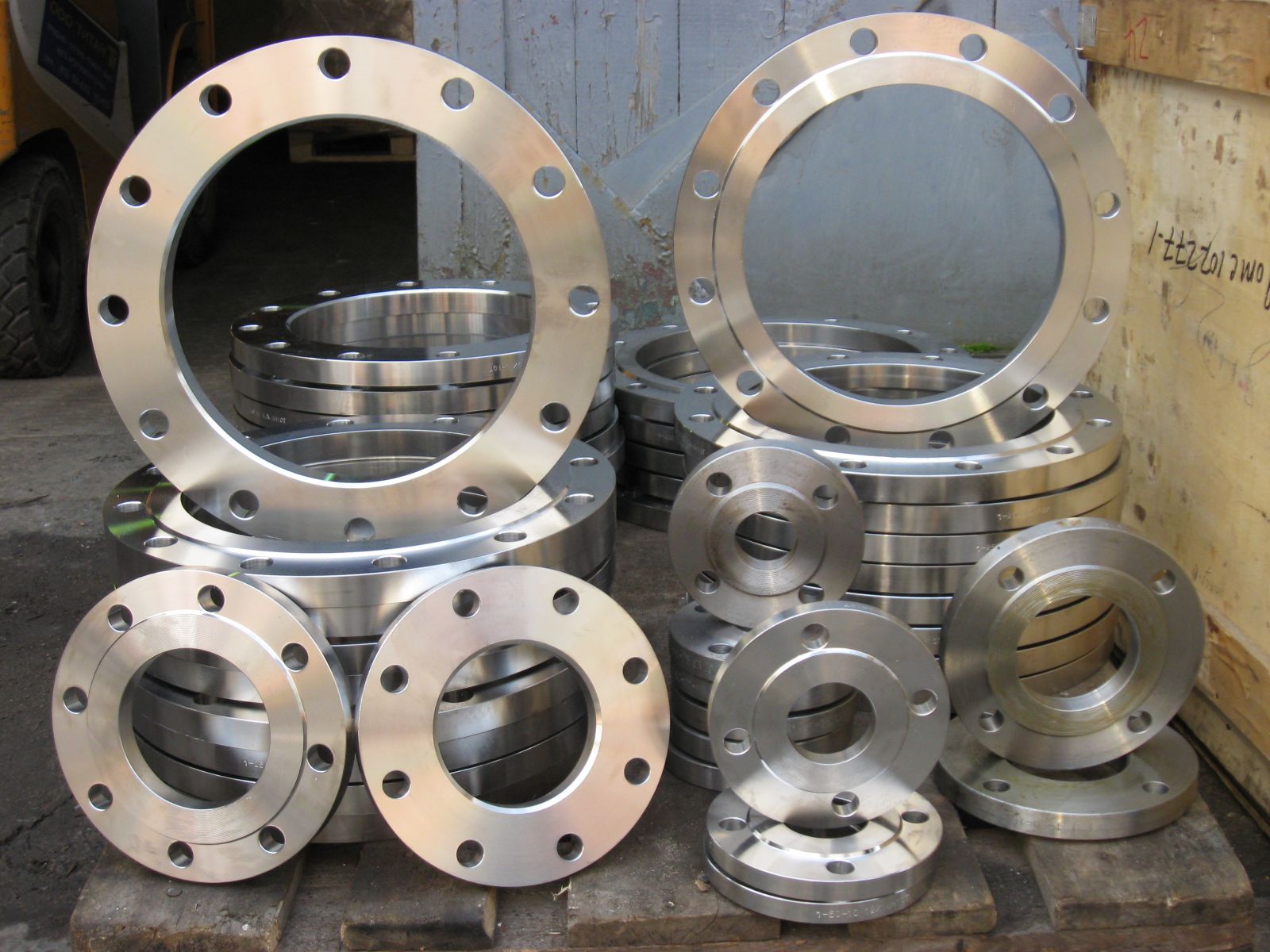

Плоский фланец

Фланец простой состоит из диска с отверстиями для болтов (или шпилек), и применяется для соединения частей трубопроводов, арматуры, валов, сосудов, резервуаров, приборов и т.п. Фланец плоский применяется для плотного и герметичного соединения отдельных частей трубопроводов низких и средних давлений. Используется фланец плоский на трубопроводах, где рабочее составляет 0,1 - 2,5 МПа, а температура рабочей среды находится в пределах от -70°С до +450°С.

При монтаже простой фланец насаживается на трубу и приваривается к ней двумя сварными швами вдоль окружности трубы. Фланцы простые удобны в монтаже и использовании в промышленных целях.

Фланцы плоские производятся обработкой кольцевых заготовок, отлитых из следующих сталей: 3, 20, 20ФА (конструкционная углеродистая качественная), 09Г2С (конструкционная низколегированная для сварных конструкций) - фланцы плоские для криогенных температурных режимов, 13ХФА; 15Х5М (жаропрочные фланцы плоские); фланцы плоские нержавеющие из коррозионно-стойких сталей 20Х13, 14Х17Н2, 08Х18Н10Т, 12Х18Н10Т, 06ХН28МДТ, 10Х17Н13М2Т, 10Х17Н13М3Т, 10Х11Н23Т3МР

Детали для крепления фланцев

Чтобы соединить части трубопровода и фланец стальной, используют:

  • Болт. Представляет собой стержень с резьбой на одном конце и головку (4 или 6 граней) на другом.
  • Гайку. Имеет отверстие с резьбой, навинчивается на шпильку или болт.
  • Шайбу. Она увеличивает площадь опоры и размещается под гайкой/головкой винта.
  • Шпильку. Крепежный стержень из металла с резьбой с обеих сторон.
Фланец воротниковый прикрепляется к трубе встык при помощи сварки. Его конусообразный удлиненный выступ с одной стороны соразмерен внутреннему диаметру трубы. Благодаря этому достигается хорошая герметичность системы.
