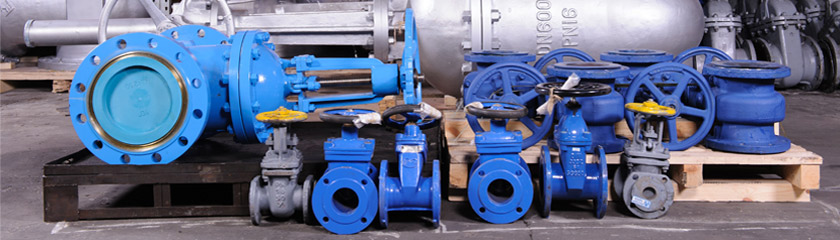

Для трубопроводов разного назначения используются различные виды запорной арматуры. Чтобы корректно подобрать устройство для той или иной трубопроводной системы, необходимо знать предназначение арматуры и ее технические характеристики. Рассмотрим основные виды запорных устройств более подробно.
Запорная арматура предназначена:
На трубопровод можно устанавливать только ту арматуру, которая предназначается именно для этого вида.

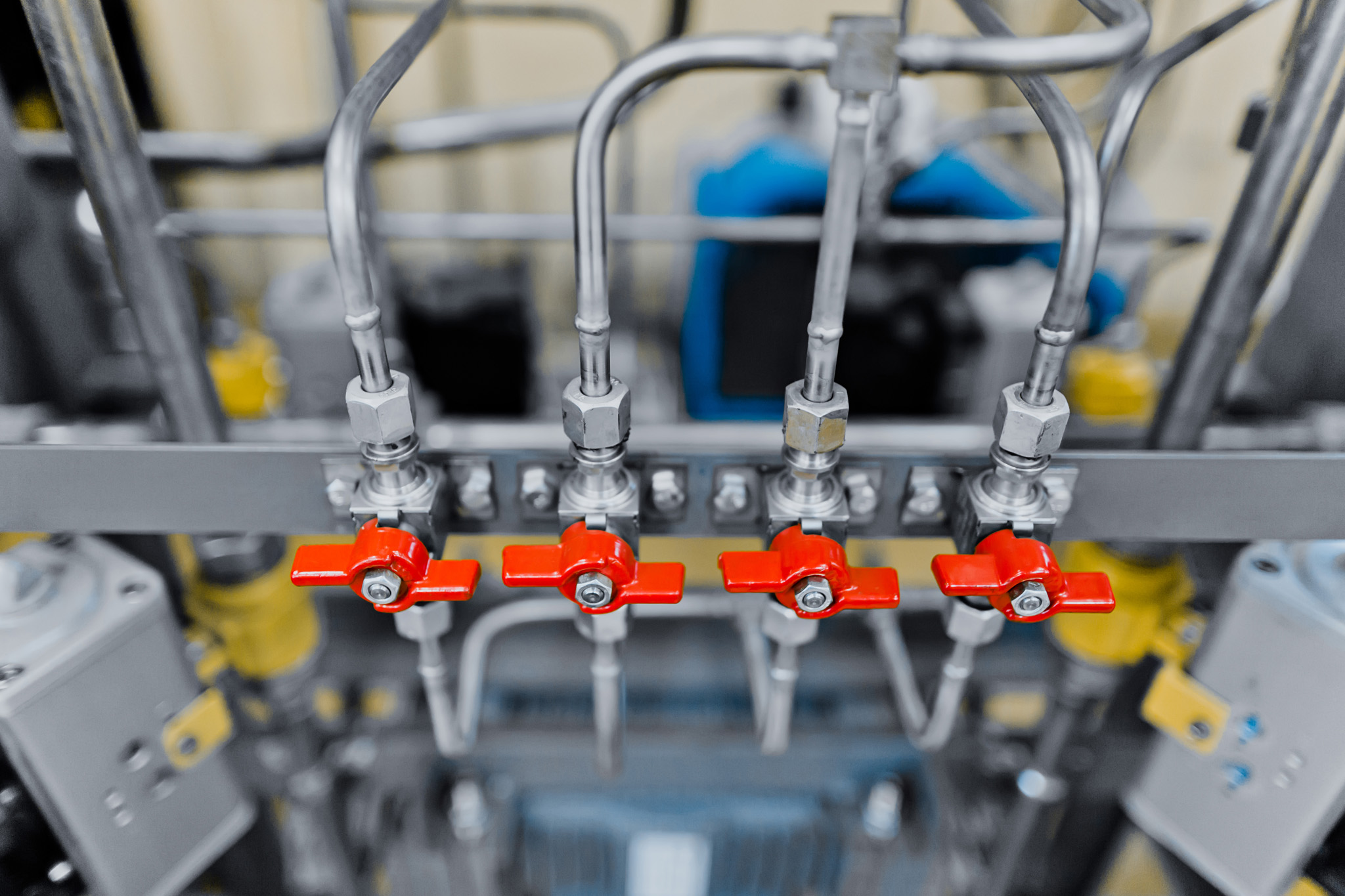

Краны служат для установки на трубопроводах с водяными, паровыми и газовыми носителями. Они характеризуются компактными размерами (1-9 кг) и небольшим сопротивлением. Диаметр крана может быть от 1 до 3 дюймов. Наиболее распространены такие виды кранов, как шаровой и пробковый. В соответствии с методом герметизации они бывают сальниковыми и натяжными.
Соединение крана с трубопроводом происходит при помощи фланца, муфты или путем приваривания к нему. На газовых трубопроводах используются газовые муфтовые краны. Материалом для них служит чугун. Чтобы обеспечить соединение трубопровода с краном, требуется резьбовая муфта. Газовые краны предназначены для работы в условиях давления 0.1 Мпа и температуры до 50 °С.Более высокие нагрузки выдерживают сальниковые муфтовые краны. Они обслуживают нефтепроводы и водопроводы, основные их детали изготавливаются из чугуна. При этом чугунный сальник набивают резиной или пенькой. Такие краны способны работать при давлениях до 1 Мпа и выдерживают температуры до 100 °С.
Самые малые размеры имеют шаровые краны. Это оборудование славится высоким качеством работы, что предопределило его использование в трубопроводах большого диаметра. Изготавливают их из чугуна, а уплотнительные кольца состоят из фторопласта-4. Рабочие параметры шаровых кранов соответствуют характеристикам сальниковых муфтовых кранов.
С помощью фланцев присоединяются к трубопроводам фланцевые стальные краны. Если кран имеет большие размеры, он снабжается червячным редуктором. Для регулировки потока в таком кране служит маховик. Это оборудование применяется на газопроводах, работающих в диапазоне температур от -40 °C до +70 °С. Подобные краны монтируют только вертикально. Управление может быть как дистанционное, так и посредством маховика.

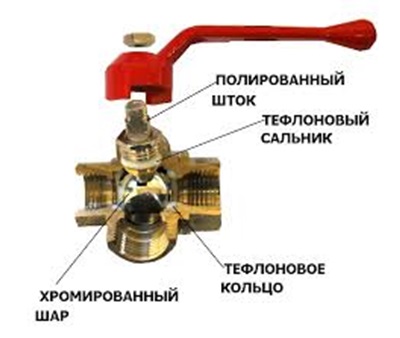

Устройство запорной арматуры-крана следующее:
